Frantoio a cono idraulico monocilindrico serie GP

Descrizione del prodotto

Il frantoio a cono idraulico monocilindrico della serie GP utilizza un motore elettrico come fonte di alimentazione. Utilizza un albero orizzontale e ingranaggi per trasmettere la potenza, che fa ruotare il manicotto eccentrico. Quindi, questa rotazione fa sì che la parete di frantumazione esegua un movimento oscillatorio eccentrico. Durante le operazioni di frantumazione, si verifica un cambiamento periodico nella distanza tra la parete di frantumazione e la parete della ganascia, ottenendo così una compressione e una frantumazione continue di materiali duri come granito, minerali e ciottoli di fiume, completando la lavorazione dalle materie prime ai prodotti finiti che soddisfano i requisiti granulometrici. L'apparecchiatura adotta un design modulare; la stessa unità principale può passare da un tipo di camera all'altro per la frantumazione grossolana, media e fine semplicemente sostituendo le parti resistenti all'usura. Inoltre, la porta di scarico può essere regolata dinamicamente mediante pressione idraulica mentre l'attrezzatura è in funzione. Combinato con parti resistenti all'usura lavorate con precisione (non è necessaria alcuna guarnizione per l'installazione), ciò semplifica notevolmente il funzionamento e la manutenzione, rendendolo adatto alle esigenze di frantumazione multiprocesso di sabbia e ghiaia di grandi e medie dimensioni e di imprese minerarie.

Parametri tecnici

I dati sulla capacità produttiva riportati in tabella sono puramente indicativi e si applicano solo al granito di media durezza con una densità apparente di 1,6 t/m³ quando la camera di frantumazione è piena. I risultati di riferimento per altri materiali possono essere approssimati convertendo la densità apparente.

Diversi tipi di camera e corse hanno diversi intervalli di porte di scarico applicabili. Trovare la dimensione consentita della porta di scarico nella tabella dei parametri principali e combinarla con il riferimento della capacità di produzione. La portata massima aumenterà con l'usura della parete di frantumazione e della camera di macinazione.

Analisi strutturale

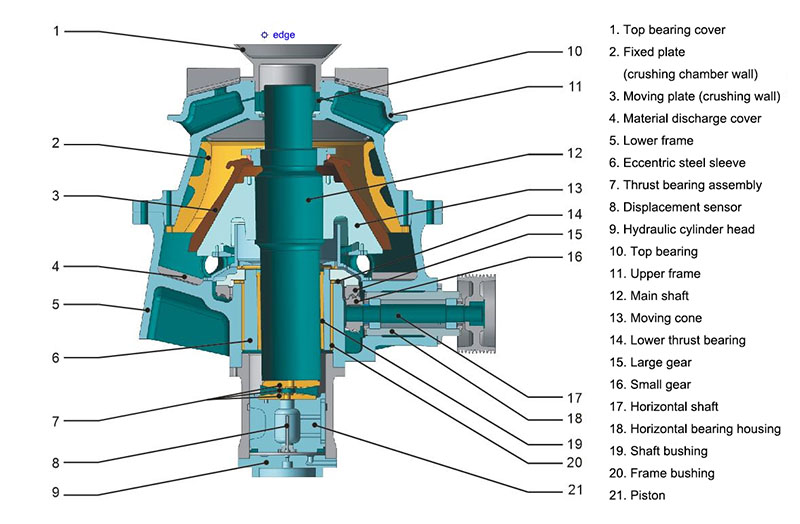

Questo diagramma mostra la struttura del frantoio a cono idraulico monocilindrico serie GP, che consiste principalmente di un coperchio del cuscinetto superiore, una piastra fissa (parete della ganascia), una piastra mobile (parete di frantumazione), un telaio, un manicotto eccentrico in acciaio, un sistema idraulico e componenti di trasmissione.

Caratteristiche del prodotto

1. Adattabilità multi-camera: la stessa unità principale può passare tra le camere di frantumazione grossolana, media e fine semplicemente sostituendo le parti resistenti all'usura. Copre scenari di frantumazione da secondari a quaternari e soddisfa in modo flessibile diversi requisiti di processo.

2. Eccellente forma delle particelle del prodotto finito: il frantoio ha una struttura della camera di frantumazione ottimizzata, una frequenza di frantumazione ed un'eccentricità ragionevoli. Se combinato con il principio di frantumazione a strati, produce prodotti finiti con granulometria uniforme e forma regolare delle particelle, che soddisfano gli standard di aggregato di alta qualità.

3. Prestazioni di capacità eccezionali: un telaio robusto supporta il funzionamento ad alta potenza e il design con grande eccentricità aumenta ulteriormente la produttività del materiale, consentendo operazioni di frantumazione stabili ad alto volume.

4. Costo complessivo controllabile: il design ottimizzato della camera e le parti resistenti all'usura di alta qualità riducono il consumo di acciaio dell'unità. Le modalità di frantumazione a strati e di alimentazione completa migliorano l'utilizzo delle attrezzature e controllano efficacemente i costi di produzione.

5. Funzionamento e manutenzione convenienti ed efficienti: la porta di scarico del frantoio supporta la regolazione idraulica dinamica. Puoi regolarlo sulla potenza ideale con un pulsante quando il frantoio è in funzione. Le sue parti resistenti all'usura sono lavorate con precisione, quindi non è necessario utilizzare materiale di riempimento durante l'installazione. Ciò consente una rapida sostituzione delle parti e riduce notevolmente i tempi di fermo macchina.

6. Alto grado di automazione: il frantoio è dotato di un sistema di controllo PLC. I dati di funzionamento e lo stato dell'apparecchiatura vengono visualizzati sul touch screen in tempo reale. Il funzionamento è facile da capire e semplice. Le grandi linee di produzione possono funzionare in modo completamente automatico, riducendo così la necessità di lavoro manuale.

Garanzia post-vendita

Hongxu Machinery offre un supporto post-vendita completo per il suo frantoio a cono idraulico monocilindrico serie GP. Il team di professionisti dell'azienda può rispondere rapidamente a esigenze quali la configurazione delle apparecchiature e la riparazione dei guasti della macchina. Il team fornisce inoltre indicazioni sulla sostituzione delle parti resistenti all'usura e offre servizi di ispezione regolari. Inoltre, il team ottimizzerà i parametri dell'attrezzatura in base alle condizioni di produzione dei clienti per garantire che l'attrezzatura funzioni in modo stabile ed efficiente per lungo tempo.
